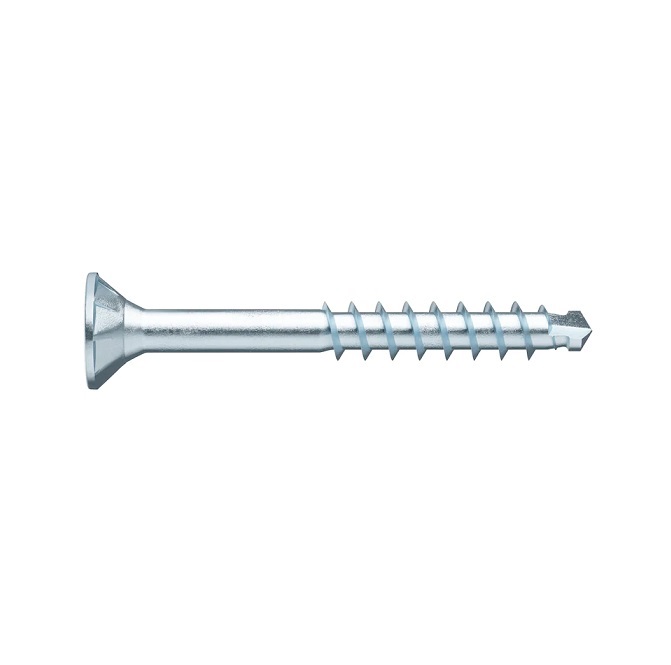

Uniwersalny wkręt z gwintem częściowym, z łbem płasko sto z frezem kieszeniowym, do dokładnego mocowania w pobliżu krawędzi, bez wiercenia wstępnego, połączeń drewno-drewno w suchych i mokrych pomieszczeniach
Idealne przeniesienie mocy dzięki napędowi RW
- Większa moc dzięki większej powierzchni styku końcówki
Większa stabilność, praca jedną ręką, precyzyjne pozycjonowanie dzięki precyzyjnemu zagłębieniu i doskonałemu dopasowaniu końcówki
Mniej zmian końcówek, jedna końcówka do wielu średnic wkrętów
Kompatybilność z poprzednim napędem AW
Małe odległości krawędzi
- Możliwe wiercenie w miejscach o małych dopuszczalnych odległościach krawędzi (3xd) dzięki klinowemu wierzchołkowi wiertła z równoległymi krawędziami tnącymi
Montaż bez przerw
Drewno nie rozłupuje się i nie pęka
Niewielkie bicie długich śrub
Czyste pogłębianie w miękkim drewnie
- Łatwe zagłębianie łba wkrętu w drewnie dzięki zoptymalizowanym frezom kieszeniowym
Brak wykruszeń w powlekanych płytach wiórowych dzięki poprawie efektu frezowania i większej liczbie frezów kieszeniowych do ∅ 4,5 mm
Doskonałe dopasowanie głowicy 90° do elementów mocujących z metalowymi pogłębieniami
Maksymalna niezawodność połączenia gwintowego dzięki asymetrycznemu, pojedynczemu gwintowi
- Optymalne dopasowanie końcówki wiercącej i geometrii gwintu
Doskonałe zakotwiczenie w drewnie dzięki asymetrycznemu układowi zwojów gwintu
Uwaga
Nie należy używać wkrętu w wilgotnych pomieszczeniach z atmosferą zawierającą chlor. Do zastosowań na zewnątrz oraz w pomieszczeniach o stałej wysokiej wilgotności należy używać wkrętów ze stali nierdzewnej ASSYplus 4
Zalecamy korzystanie z oprogramowania firmy Würth lub odpowiednich narzędzi projektowych do planowania i wymiarowania montażu. Wymiary wkrętów ASSY można zastosować w oprogramowaniu firmy Würth do konstrukcji drewnianych od a ∅ równego 5 mm
Wkręty do płyty wiórowej ASSY 4, ASSYplus 4 i ASSYplus 4 FT są zoptymalizowane pod kątem stosowania w drewnie i materiałach drewnianych. W przypadku zastosowań w kotwach z tworzywa sztucznego, w których można również zmniejszyć obciążenie, należy stosować wyłącznie wkręty bez zoptymalizowanej końcówki gwintowanej (ostrze z przedłużonym przeciwgwintem, końcówka wiertarska, samooczyszczający się rowek itp.), takie jak wkręty ASSY D z łbem płasko-soczewkowym lub z łbem płasko-soczewkowym
Aprobata ETA-11/0190
Należy przestrzegać wymagań Europejskiej Aprobaty Technicznej (ETA).
Obszar zastosowania
Do łączenia elementów drewnianych
- Łączenie elementów drewnianych poprzez ich ściąganie do siebie jest możliwe dzięki gwintowaniu częściowemu, zaczynającemu się zaraz przy trzpieniu. Gwint w tym przypadku znajduje się całkowicie w dolnym, drugim elemencie.
Do zastosowań w klasie wykorzystania 1 i klasie wykorzystania 2 (od ∅ > 4 mm)
- Wysokiej jakości ochrona powierzchni, cynk, pasywowany na niebiesko chrom(VI) o grubości warstwy 5 µm
Nadaje się do użytku w klasie wykorzystania 1 (wewnątrz) i od ∅ > 4 mm w klasie wykorzystania 2 (obszar wilgotny lub osłonięty obszar zewnętrzny) zgodnie z normą EN 1995-1-1:2010-12 + DIN SPEC 1052-100:2013-08
Instrukcja
W celu zwiększenia efektu łączenia lub oporu podczas dociągania łba zaleca się stosowanie idealnie dopasowanych podkładek ASSY 4
Aby zapewnić optymalne wykorzystanie śruby, należy użyć bitu RW o odpowiednim rozmiarze
Wkręty z gwintem częściowym idealnie nadają się do łączenia elementów drewnianych. Aby zapewnić optymalne połączenie, elementy, które mają zostać unieruchomione, nie mogą być grubsze niż długość trzpienia
W przypadku używania śrub z łbem stożkowym płaskim do montażu metal-drewno, element metalowy musi być wyposażony w odpowiednie otwory z pogłębieniem stożkowym
W przypadku przenoszących obciążenia połączeń drewno-metal wkręty ASSY muszą być dokręcone określonym momentem. Moment dokręcania = wymagany przeważający moment obrotowy x 1,2 < 90% momentu zrywającego
- Średnica znamionowa (d) 4 mm
Długość (l) 50 mm
Długość gwintu (lg) 30 mm
Długość gwintu z wiertłem (b) 33 mm
Typ łba CSK
Szczegóły łba Frezowane kieszenie
Średnica łba (dh) 8 mm
Wysokość łba (k) 2,5 mm
Końcówka wewnętrzna RW20
-
