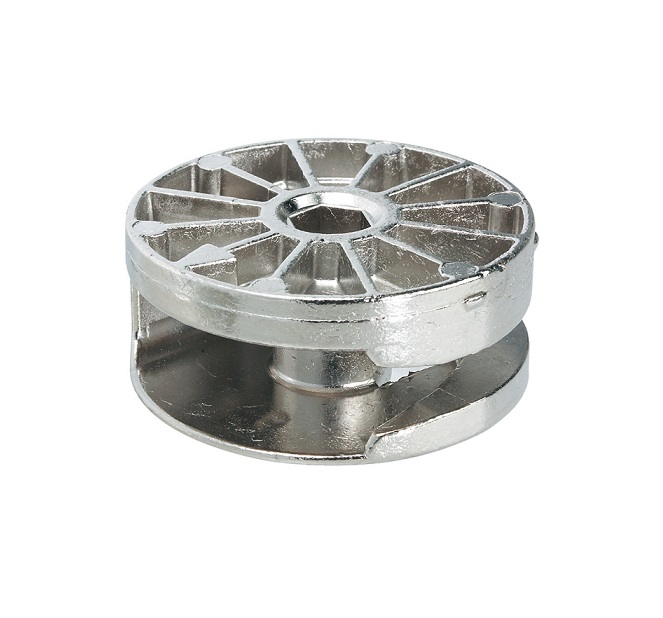

Złączka Maxifix 35mm SW6 surowy

Złączka, Häfele Maxifix

System złączy Maxifix jest odpowiedni szczególnie do trwale obciążonych połączeń, np. w budowie korpusów i łózek oraz w budowie lad i mebli ramowych. Możliwość zastosowania do płyt o grubości od 19 mm.

Do grubości płyty ≥19 mm
Głębokość wiercenia 15,5 mm
Wymiar A 9.5 mm
Średnica wiercenia na obudowę 35 mm
Obszar zastosowania do bardzo stabilnych i mocno obciążanych połączeń

Materiał znal
Zastosowanie do trzpień łączący z otworem o średnicy 9 mm
Montaż odległość otworu A: odległość między środkiem otworu pod trzpień a górną krawędzią odpowiada połowie grubości płyty (przy grubości płyty 19 mm)
wymiar wierceń B: odstęp środka złączki Maxifix do przedniej krawędzi elementu poprzecznego (35 lub 55 mm), w zależności od wybranego trzpienia łączącego
